从零实现深度学习框架

飞桨框架学习(LearnDL)是一个由Mr. Sun发起的活动，主旨在于以简单易懂的方式了解深度学习框架、构造深度学习框架乃至于改写深度学习框架。整体内容包括了入门级的名词解释乃至后续的框架实现工作，推荐新入门深度学习、对神经网络有些困惑、不知道如何给Paddle提PR、不知道如何参加黑客松、觉得平台上的交流充满“黑话”的同学一起参与学习~

本项目受启发于上述活动以及书目用Python实现深度学习框架，通过名词解释+代码的方式简要介绍深度学习/深度学习框架中的一些基础概念和一个简单的实现~

强烈推荐大家看上面那本书，对于新手入门很不错~

什么是深度学习框架

深度学习框架本质可以看作一个库，或者称之为包，或者是一个简单的写满了函数声明的py文件，其核心在于用户（调包侠）可以通过调用其中的函数轻松完成深度学习模型（神经网络）的创建和训练工作。其中，PaddlePaddle就是一个深度学习框架。

立即进入“豆包AI人工智官网入口”；

立即学习“豆包AI人工智能在线问答入口”；

更具体来说，如果不使用深度学习框架，用户需要自行编写模型训练中的求导和梯度反馈逻辑；使用了深度学习框架，用户只需要构造模型结构，而不需要去了解这个模型要怎么进行求导和梯度反馈。以一个简单的函数为例：y=tan⁡(gsin⁡(kxcos⁡(x2hln⁡x)))y=tan(gsin(kxcos(hlnxx2)))，其中xx是输入变量，k,g,hk,g,h是待拟合的参数，yy是输出结果。在不使用深度学习框架的时候，我们需要手动设计方案求出k,g,hk,g,h的导数（也称梯度），从而完成参数拟合；使用了深度学习框架后，我们只需要告诉框架有这么一个公式，框架会自动进行梯度计算，给我们省下很多功夫~

如何实现深度学习框架

根据上一章节，实现深度学习框架的方法非常简单：写一个包含了很多好用的函数定义的py文件即可。

我们可以手动的在上述py文件中写tan⁡xtanx、tan⁡tan⁡xtantanx、tan⁡tan⁡tan⁡xtantantanx的导数，但我们没办法通过硬代码（即手动）的方式，把世界上所有的函数的导数都写进来。因此，我们需要一个好用的底层设计，从而保证我们能够通过少量的代码满足框架用户丰富的需求。

为此，我们引入“计算图”的概念。

计算图

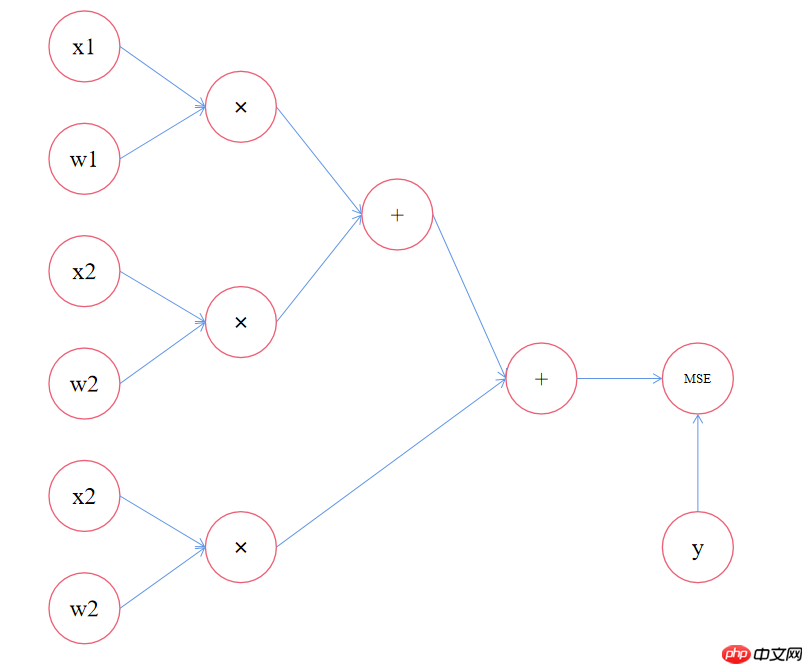

计算图是一个深度学习框架的底层设计，但实际上这个词指的就是流程图或者数据图。图中的节点是一个数据单元/运算单元，节点之间的连线指运算关联关系。下图就是一个计算图，描述了输入x1，x2，x3经过一系列计算，得到计算结果，最终和标签y求均方损失（MSE）的过程。

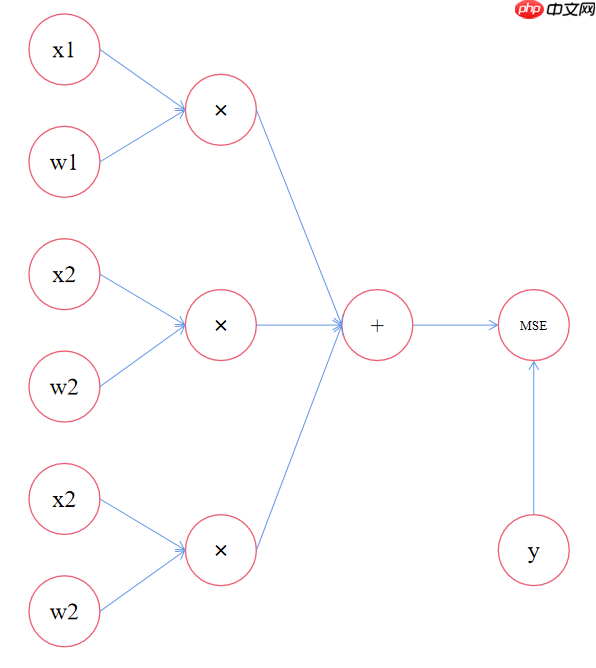

方便起见，我们不妨要求我们的所有运算都是一元或者二元运算，永远不会出现多元运算。即使出现了多元运算，我们也可以通过拆分的方式的变成二元运算的组合。以上图为例，对加法进行拆分可以得到下图

同理，tan⁡tan⁡tan⁡xtantantanx也可以拆分为三个tan⁡tan的组合。总而言之，我们现在只需要专注于简单的一元运算或者二元运算即可。对多元运算的支持（拆分机制）可以以后再讨论。

以图为例，所有的节点都有至多两个输入和一个输出以及一个特殊的计算流程。比如”+”的运算是相加，”×”的运算是相乘。那么所有的节点都可以属于同一个类，这个类的成员（不妨把函数也称之为成员）包括：

父节点：比如x1和w1就是乘的父节点，如果这个节点是根节点，例如x1没有父节点，直接记作None值：每个节点都具有一个值计算：每个节点根据父节点的计算流程

下面简单实现一下~

In [1]

class Node(object):    def __init__(self, Papa = None, Mama = None, Value = 0):        # 通常使用Father表示父节点，这里使用Papa和Mama纯粹因为更有趣一些        self.Papa = Papa        self.Mama = Mama        self.value = Value    def forward(self):        self.value = self.value

上述构造了一个基础的节点类，其forward是一个恒等映射，下面分别派生对应的加法节点，乘法节点，和MSE节点

In [2]

# 加法节点class AddNode(Node):    def forward(self):        if self.Papa != None: self.Papa.forward() # 基础节点的父节点不需要计算，但是非基础节点的父节点需要保证有值        if self.Mama != None: self.Mama.forward()        self.value = self.Papa.value + self.Mama.value# 乘法节点class MulNode(Node):    def forward(self):        if self.Papa != None: self.Papa.forward()        if self.Mama != None: self.Mama.forward()        self.value = self.Papa.value * self.Mama.value# 损失函数节点class MSENode(Node):    def forward(self):        if self.Papa != None: self.Papa.forward()        if self.Mama != None: self.Mama.forward()        self.value = (self.Papa.value - self.Mama.value)**2

只需要对上述几个Node节点进行线性组合，即可完成一次前向计算。

In [3]

x1 = Node(Value = 1)x2 = Node(Value = 2)x3 = Node(Value = 3)w1 = Node(Value = 1)w2 = Node(Value = 1)w3 = Node(Value = 1)m1 = MulNode(Papa = x1, Mama = w1)m2 = MulNode(Papa = x2, Mama = w2)m3 = MulNode(Papa = x3, Mama = w3)a1 = AddNode(Papa = m1, Mama = m2)a2 = AddNode(Papa = a1, Mama = m3)y = Node(Value = 6) # 1+2+3 = 6, 这样MSE的结果为0result = MSENode(Papa = a2, Mama = y, Value = 20)print('计算前 result.value = ', result.value)result.forward()print('计算后 result.value = ', result.value)

计算前 result.value =  20计算后 result.value =  0

可以看到，当对基础内容定义完毕后，用户只需要专注于提供节点和连接关系即可。就像是我们使用Paddle时只需要继承nn.layer后，专注于构造不同的块（Linear，Conv）的连接关系。

梯度反馈

计算图不仅可以用于计算前向过程，还可以用于计算梯度反馈。还是以刚才的内容为例，每个子节点都非常了解自己能够给父节点提供多大的梯度。比如m1相对于x1的梯度是w1，相对于w1的梯度是x1。这个信息对于x1和w1来说是未知的，因此我们要求网络计算后进行 反向传播。

简单来说，子节点还需要增加一些属性：

父节点的梯度从子节点收到的梯度

更进一步，当我们收到梯度后，还需要对梯度进行学习，即改变参数，那么我们还需要三个属性：

参数指示符：如果为True表明当前的参数是需要随着梯度进行更新的，例如w1的指示符就是True，x1就是False梯度更新函数学习率：梯度只是一个方向，并不能告诉我们应该在这个方向上走多远

结合以上几点，对上述Node类进行改写如下

In [4]

class Node(object):    def __init__(self, Papa = None, Mama = None, Value = 0, Flag = 0, lr = 0.01):        # 通常使用Father表示父节点，这里使用Papa和Mama纯粹因为更有趣一些        self.Papa = Papa        self.Mama = Mama        self.value = Value        self.Flag = Flag        self.Papa_grad = 0        self.Mama_grad = 0        self.grad = 1        self.lr = lr    def updata(self): # 参数更新        if self.Flag == 1:            self.value = self.value - self.lr*self.grad    def forward(self):        self.value = self.value    def backward(self):        self.updata()# 加法节点class AddNode(Node):    def forward(self):        if self.Papa != None: self.Papa.forward() # 基础节点的父节点不需要计算，但是非基础节点的父节点需要保证有值        if self.Mama != None: self.Mama.forward()        self.value = self.Papa.value + self.Mama.value    def backward(self):        if self.Papa != None:            self.Papa.grad = self.grad * 1            self.Papa.backward()        if self.Mama != None:            self.Mama.grad = self.grad * 1            self.Mama.backward()        self.updata()# 乘法节点class MulNode(Node):    def forward(self):        if self.Papa != None: self.Papa.forward()        if self.Mama != None: self.Mama.forward()        self.value = self.Papa.value * self.Mama.value    def backward(self):        if self.Papa != None:            self.Papa.grad = self.grad * self.Mama.value            self.Papa.backward()        if self.Mama != None:            self.Mama.grad = self.grad * self.Papa.value            self.Mama.backward()        self.updata()# 损失函数节点class MSENode(Node):    def forward(self):        if self.Papa != None: self.Papa.forward()        if self.Mama != None: self.Mama.forward()        self.value = (self.Papa.value - self.Mama.value)**2    def backward(self):        if self.Papa != None:            self.Papa.grad = self.grad * 2 * (self.Papa.value - self.Mama.value) * 1            self.Papa.backward()        if self.Mama != None:            self.Mama.grad = self.grad * 2 * (self.Papa.value - self.Mama.value) * -1            self.Mama.backward()        self.updata()

下面改一下x1的初始值，看看w1会发生什么变化

In [5]

x1 = Node(Value = 1.1) # 给一点小小的扰动x2 = Node(Value = 2)x3 = Node(Value = 3)w1 = Node(Value = 1, Flag=1)w2 = Node(Value = 1, Flag=1)w3 = Node(Value = 1, Flag=1)m1 = MulNode(Papa = x1, Mama = w1)m2 = MulNode(Papa = x2, Mama = w2)m3 = MulNode(Papa = x3, Mama = w3)a1 = AddNode(Papa = m1, Mama = m2)a2 = AddNode(Papa = a1, Mama = m3)y = Node(Value = 6) # 1+2+3 = 6, 这样MSE的结果为0result = MSENode(Papa = a2, Mama = y, Value = 20)print('计算前 result.value = ', result.value)result.forward()print('计算后 result.value = ', result.value)result.backward()print('第一次更新后 w1.value = ', w1.value)result.forward()print('第一次更新后 result.value = ', result.value)result.backward()print('第二次更新后 w1.value = ', w1.value)result.forward()print('第二次更新后 result.value = ', result.value)result.backward()print('第三次更新后 w1.value = ', w1.value)result.forward()print('第三次更新后 result.value = ', result.value)result.backward()print('第四次更新后 w1.value = ', w1.value)result.forward()print('第四次更新后 result.value = ', result.value)

计算前 result.value =  20计算后 result.value =  0.009999999999999929第一次更新后 w1.value =  0.9978第一次更新后 result.value =  0.005123696399999996第二次更新后 w1.value =  0.99622524第二次更新后 result.value =  0.002625226479937307第三次更新后 w1.value =  0.995098026792第三次更新后 result.value =  0.00134508634644392第四次更新后 w1.value =  0.9942911675777136第四次更新后 result.value =  0.0006891814070964006

可以看到搭建的网络确实能够随着不断迭代贴近目标值~

基于飞桨常规赛的框架实战

飞桨学习赛：吃鸡排名预测挑战赛是一个回归问题比赛，不妨以这个问题为基础，构造一个最为简单的全连接层模型，并且提交赛题~

框架封装

最为简单的封装方式就是构造一个py文件，将上面的类定义放进去就行。用户就可以通过import的方式使用我们提供的接口了。我们不妨给框架起名叫OurDL(Our Deep Learning)，那么只需要建立一个py文件，起名为OurDL.py，再将几个节点类的声明复制粘贴就行。

数据预处理

虽然我们已经有了一个深度学习框架，但是进行深度学习还需要有数据。下面简单展示数据处理的逻辑。

In [ ]

# 提取压缩包! unzip /home/aistudio/data/data137263/pubg_train.csv.zip! unzip /home/aistudio/data/data137263/pubg_test.csv.zip

   In [1]

import pandas as pd# 读取数据df = pd.read_csv('pubg_train.csv')# 方便起见，直接丢弃具有Nan信息的行和列df = df.dropna(axis = 0, how = 'any')# 提取需要的特征信息# 部分列属性，比如match_id 和 team_id 对我们这个简单的模型来说没啥用data = df.iloc[:,2:].valuesmax_value = data.max(axis = 0)# 简单归一化data = data / max_valueprint(data.shape)

(635716, 14)

构造网络

因为数据一共有14个维度，其中一个维度是目标值，所以我们需要构造一个13到1的全连接层。如下构造网络后，我们只需要配置输入数据后调用result.forward()即可完成推理，推理后调用result.backward()即可完成梯度更新。

In [2]

from OurDL import *x = [] # 数据输入节点w = [] # 参数节点m = [] # 乘法节点a = [] # 加法节点for i in range(13):    x.append(Node())    w.append(Node(Flag=1))for i in range(13):    m.append(MulNode(Papa = x[i], Mama = w[i]))for i in range(12):    if i == 0:        a.append(AddNode(Papa = m[0], Mama = m[1]))    else:        a.append(AddNode(Papa = a[i-1], Mama = m[i+1]))y = Node()result = MSENode(Papa = a[11], Mama = y)

训练

In [3]

max_epochs = 1now_step = 0for epoch in range(max_epochs):    for sample in data:        # 填充输入数据        for i in range(13):            x[i].value = sample[i]        y.value = sample[-1]        result.forward()        result.backward()        now_step = now_step + 1        print('rEpoch:{}/{}, Step:{}'.format(epoch,max_epochs,now_step),end="")

Epoch:0/1, Step:635716

训练后可以简单查看一下模型学习到的参数内容

In [8]

for i in range(13):    print('第{}个参数的系数w{}是{}'.format(i,i,w[i].value))

第0个参数的系数w0是0.49341314151790766第1个参数的系数w1是0.05316682466660218第2个参数的系数w2是-0.18646504530370703第3个参数的系数w3是0.9929170515580459第4个参数的系数w4是-3.58987972356301第5个参数的系数w5是-0.7891178302503383第6个参数的系数w6是-1.0691692309220726第7个参数的系数w7是-0.898262690288156第8个参数的系数w8是0.0004192227134026445第9个参数的系数w9是-0.0009873152783230444第10个参数的系数w10是0.005132983009114543第11个参数的系数w11是0.0018281459458755276第12个参数的系数w12是0.009944236048885842

预测

In [9]

# 读取数据df = pd.read_csv('pubg_test.csv')test_data = df.iloc[:,2:].values# 测试集数据没有最后一维，所以要取max_value的前13维度进行归一化test_data = test_data / max_value[:-1]# 由于测试集数据即使有缺失值也不能删除了，所以需要使用训练集数据的均值对缺失值进行填充mean_value = data.mean(axis = 0)

   In [10]

# 预测import numpy as nppredict_result = [] # 保存预测信息for i in range(len(test_data)):    sample = test_data[i]    # 替换缺失值    for j in range(len(sample)):        if np.isnan(sample[j]):            sample[j] = mean_value[j]    # 填充输入数据    for i in range(13):        x[i].value = sample[i]    y.value = sample[-1]    # 需要注意，result节点只是用于求损失，真正的结果输出其实在a[12]节点    # 这里既可以运行result也可以运行a[12]节点，只要最后从a[12]节点取数据即可    a[-1].forward()    # 记录结果，并且去归一化    out = int(a[-1].value * max_value[-1])    if out=max_value[-1]: out = max_value[-1]    predict_result.append(out)

   In [11]

# 打包提交predict_df = pd.DataFrame(predict_result, columns = ['team_placement'])predict_df.to_csv('submission.csv',index = None)! zip submission.zip submission.csv

updating: submission.csv (deflated 75%)
