飞桨常规赛：PALM眼底彩照视盘探测与分割 – 8月第2名方案

飞桨常规赛：PALM眼底彩照视盘探测与分割

常规赛简介

飞桨（PaddlePaddle）以百度多年的深度学习技术研究和业务应用为基础，是中国首个开源开放、技术领先、功能完备的产业级深度学习平台。更多飞桨资讯，点击此处查看。

飞桨常规赛由百度飞桨于 2019 年发起，面向全球 AI 开发者，赛题范围广，涵盖领域多。常规赛旨在通过长期发布的经典比赛项目，为开发者提供学习锻炼机会，助力大家在飞桨大赛中获得骄人成绩。

参赛选手需使用飞桨框架，基于特定赛题下的真实行业数据完成并提交任务。常规赛采取月度评比方式，为打破历史最高记录选手和当月有资格参与月度评奖的前 10 名选手提供飞桨特别礼包奖励。更多惊喜，更多收获，尽在飞桨常规赛。

赛题介绍 本赛题原型为ISBI2019PALM眼科大赛。 近视已成为全球公共卫生负担。在近视患者中，约35%为高度近视。近视导致眼轴长度的延长，可能引起视网膜和脉络膜的病理改变。随着近视屈光度的增加，高度近视将发展为病理性近视，其特点是病理改变的形成:(1)后极，包括镶嵌型眼底、后葡萄肿、视网膜脉络膜变性等;(2)视盘，包括乳头旁萎缩、倾斜等;(3)近视性黄斑，包括漆裂、福氏斑、CNV等。病理性近视对患者造成不可逆的视力损害。因此，早期诊断和定期随访非常重要。

☞☞☞AI 智能聊天, 问答助手, AI 智能搜索, 免费无限量使用 DeepSeek R1 模型☜☜☜

视网膜由黄斑向鼻侧约3mm处有一直径约1.5mm、境界清楚的淡红色圆盘状结构，称为视神经盘，简称视盘。视盘是眼底图像的一个重要特征，对其进行准确、快速地定位与分割对利用眼底图像进行疾病辅助诊断具有重要意义。

比赛任务

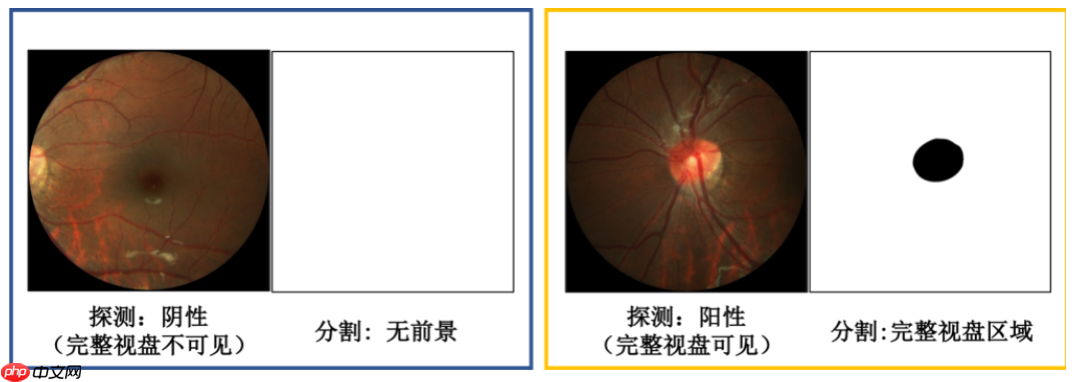

该任务目的是对眼底图像的视盘进行检测，若存在视盘结构，需从眼底图像中分割出视盘区域；若无视盘结构，分割结果直接置全背景。

数据集介绍

本次常规赛提供的金标准由中山大学中山眼科中心的7名眼科医生手工进行视盘像素级标注，之后由另一位高级专家将它们融合为最终的标注结果。存储为BMP图像，与对应的眼底图像大小相同，标签为0代表视盘（黑色区域）；标签为255代表其他（白色区域）。

训练数据集

文件名称：Train Train文件夹里有fundus_images文件夹和Disc_Masks文件夹。

fundus_images文件夹内包含800张眼底彩照，分辨率为1444×1444，或2124×2056。命名形如H0001.jpg、N0001.jpg、P0001.jpg和V0001.jpg。

Disc_Masks文件夹内包含fundus_images里眼底彩照的视盘分割金标准，大小与对应的眼底彩照一致。命名前缀和对应的fundus_images文件夹里的图像命名一致，后缀为bmp。

测试数据集

文件名称：PALM-Testing400-Images

包含400张眼底彩照，命名形如T0001.jpg。

数据集下载：

常规赛：PALM眼底彩照视盘探测与分割数据集

小鸽子助手

一款集成于WPS/Word的智能写作插件

55 查看详情

比赛思路

看到语义分割就应该想到PaddleSeg套件啦！可对照PaddleSeg代码解读项目搭建自己的项目

先用Unet进行分割。对预测结果进行处理。

进行分割结果孔洞填充

假如某一张图片预测的结果出现多个不连通的区域，通过面积筛选，只保留最大的面积。（可提升一点dice）

PLAM_model_4成绩为：0.94979

一、数据准备

1.11、解压数据集

In [ ]

#解压数据!unzip -o data/data86770/seg.zip -d /home/aistudio/work

1.2、划分数据集

In [ ]

import randomimport osrandom.seed(2021)mask_dir  = '/home/aistudio/work/seg/Train/masks'img_dir = '/home/aistudio/work/seg/Train/fundus_image'path_list = list()for img in os.listdir(img_dir):    img_path = os.path.join(img_dir,img)    mask_path = os.path.join(mask_dir,img.replace('jpg', 'png'))    path_list.append((img_path, mask_path))random.shuffle(path_list)ratio = 0.8train_f = open('/home/aistudio/work/seg/Train/train.txt','w') val_f = open('/home/aistudio/work/seg/Train/val.txt' ,'w')for i ,content in enumerate(path_list):    img, mask = content    text = img + ' ' + mask + 'n'    if i < len(path_list) * ratio:        train_f.write(text)    else:        val_f.write(text)train_f.close()val_f.close()

1.3、导入依赖项

In [ ]

!pip install paddleseg

   In [ ]

#导入常用的库import osimport randomimport numpy as npfrom random import shuffleimport cv2import paddlefrom PIL import Imageimport shutilimport refrom paddle.vision.transforms import functional as Fimport os.path

二、网络训练

2.1 数据增强

In [ ]

import paddleseg.transforms as Tfrom paddleseg.datasets import OpticDiscSeg,Datasettrain_transforms = [    T.RandomHorizontalFlip(),# 水平翻转    T.RandomVerticalFlip(),# 垂直翻转    T.RandomDistort(0.4),# 随机扭曲    T.RandomBlur(0.3),# 高斯模糊    T.RandomScaleAspect(min_scale=0.5,aspect_ratio=0.5),# 随机缩放    T.Resize(target_size=(512,512)),    T.Normalize()  # 图像标准化]val_transforms = [    T.Resize(target_size=(512,512)),    T.Normalize()]

2.2 构建训练集与验证集

In [ ]

dataset_root = '/home/aistudio/work/seg/Train'train_path  = '/home/aistudio/work/seg/Train/train.txt'val_path  = '/home/aistudio/work/seg/Train/val.txt'# 构建训练集train_dataset = Dataset(    dataset_root=dataset_root,    train_path=train_path,    transforms=train_transforms,    num_classes=2,    mode='train'                  )#验证集val_dataset = Dataset(    dataset_root=dataset_root,    val_path=val_path,    transforms=val_transforms,    num_classes=2,    mode='val'                  )

2.3 训练配置

学习率：余弦退火策略（CosineAnnealingDecay）

class paddle.optimizer.lr. CosineAnnealingDecay ( learning_rate, T_max, eta_min=0, last_epoch=- 1, verbose=False )

参数：

learning_rate (float) – 初始学习率。T_max (float|int) – 训练的上限轮数，是余弦衰减周期的一半。eta_min (float|int, 可选) – 学习率的最小值。默认值为0。last_epoch (int，可选) – 上一轮的轮数，重启训练时设置为上一轮的epoch数。默认值为 -1，则为初始学习率。verbose (bool，可选) – 如果是 True ，则在每一轮更新时在标准输出 stdout 输出一条信息。默认值为 False 。

返回：用于调整学习率的 CosineAnnealingDecay 实例对象。

优化器：Adam

class paddle.optimizer. Adam ( learning_rate=0.001, beta1=0.9, beta2=0.999, epsilon=1e-08, parameters=None, weight_decay=None, grad_clip=None, name=None, lazy_mode=False )

参数:

learning_rate (float|_LRScheduler) – 学习率，用于参数更新的计算。可以是一个浮点型值或者一个_LRScheduler类，默认值为0.001beta1 (float|Tensor, 可选) – 一阶矩估计的指数衰减率，是一个float类型或者一个shape为[1]，数据类型为float32的Tensor类型。默认值为0.9beta2 (float|Tensor, 可选) – 二阶矩估计的指数衰减率，是一个float类型或者一个shape为[1]，数据类型为float32的Tensor类型。默认值为0.999epsilon (float, 可选) – 保持数值稳定性的短浮点类型值，默认值为1e-08parameters (list, 可选) – 指定优化器需要优化的参数。在动态图模式下必须提供该参数；在静态图模式下默认值为None，这时所有的参数都将被优化。weight_decay (float|WeightDecayRegularizer，可选) – 正则化方法。可以是float类型的L2正则化系数或者正则化策略: cn_api_fluid_regularizer_L1Decay 、 cn_api_fluid_regularizer_L2Decay 。如果一个参数已经在 ParamAttr 中设置了正则化，这里的正则化设置将被忽略； 如果没有在 ParamAttr 中设置正则化，这里的设置才会生效。默认值为None，表示没有正则化。grad_clip (GradientClipBase, 可选) – 梯度裁剪的策略，支持三种裁剪策略： paddle.nn.ClipGradByGlobalNorm 、 paddle.nn.ClipGradByNorm 、 paddle.nn.ClipGradByValue 。 默认值为None，此时将不进行梯度裁剪。name (str, 可选)- 该参数供开发人员打印调试信息时使用，具体用法请参见 Name ，默认值为Nonelazy_mode （bool, 可选） – 设为True时，仅更新当前具有梯度的元素。官方Adam算法有两个移动平均累加器（moving-average accumulators）。累加器在每一步都会更新。在密集模式和稀疏模式下，两条移动平均线的每个元素都会更新。如果参数非常大，那么更新可能很慢。 lazy mode仅更新当前具有梯度的元素，所以它会更快。但是这种模式与原始的算法有不同的描述，可能会导致不同的结果，默认为FalseIn [ ]

import paddlefrom paddleseg.models import UNetfrom paddleseg.models import OCRNetfrom paddleseg.models.losses import CrossEntropyLoss,DiceLoss, MixedLossbase_lr =0.001iters = 16000 unet_model = UNet(num_classes=2,pretrained='/home/aistudio/output/PLAM_model_3/best_model/model.pdparams')#使用预训练模型unet进行训练# unet_model = UNet(num_classes=2)#使用unet进行训练#自动调整学习率lr =paddle.optimizer.lr.CosineAnnealingDecay(base_lr, T_max=(iters // 3), last_epoch=0.5)u_optimizer = paddle.optimizer.Adam(lr, parameters=unet_model.parameters())mixtureLosses = [CrossEntropyLoss(),DiceLoss() ]mixtureCoef = [0.7,0.3]losses = {}losses['types'] = [MixedLoss(mixtureLosses, mixtureCoef)]losses['coef'] = [1]

2.4 开始训练

In [ ]

#进行训练from paddleseg.core import traintrain(    model = unet_model,    train_dataset=train_dataset,    val_dataset=val_dataset,    optimizer=u_optimizer,    save_dir='output/PLAM_model_4',    iters=iters,      batch_size=4,     save_interval=480,    log_iters=10,    num_workers=0,    losses=losses,    use_vdl=True    )

2.5 模型验证

In [ ]

from paddleseg.core import evaluatemodel = UNet(num_classes=2)#换自己保存的模型文件model_path = 'output/PLAM_model_4/best_model/model.pdparams'para_state_dict = paddle.load(model_path)model.set_dict(para_state_dict)evaluate(model,val_dataset)

三、结果预测

3.1 生成test.txt文件

In [ ]

%cd ~import randomimport ostest_path = r"work/seg/test"test_lst=[]for test in os.listdir(test_path):                  test_lst.append(test)  with open('work/seg/test.txt', 'w') as f:    for line in test_lst:        f.write(line)        f.write('n')

3.2 预测分割

PLAM_model_2、PLAM_model_3、PLAM_model_4这三个模型皆可达到0.94+

In [ ]

from paddleseg.core import predictimport paddleseg.transforms as pttransforms = pt.Compose([    pt.Resize(target_size=(512, 512)),    pt.Normalize()])model = UNet(num_classes=2)#生成图片列表image_list = []with open('work/seg/test.txt' ,'r') as f:    for line in f.readlines():        image_list.append(os.path.join('work/seg/test/',line.split()[0]))predict(        model,        #换自己保存的模型文件        model_path = 'output/PLAM_model_4/best_model/model.pdparams',        transforms=transforms,        image_list=image_list,        save_dir='results',    )

3.3 生成结果

将分割结果二值化，超过127则为255（白色区域），小于 127则为0（黑色区域）In [ ]

!mkdir /home/aistudio/newimport os import cv2result_path = '/home/aistudio/results/pseudo_color_prediction'dist_path = '/home/aistudio/new'for img_name in os.listdir(result_path):    img_path = os.path.join(result_path, img_name)    img = cv2.imread(img_path)    g  = img[:,:,1]    ret, result = cv2.threshold(g, 127,255, cv2.THRESH_BINARY_INV)    cv2.imwrite(os.path.join(dist_path,img_name), result)

   将分割结果0-255翻转，并填充孔洞In [ ]

import cv2import osimport numpy as np'''图像说明：图像为二值化图像，255白色为目标物，0黑色为背景要填充白色目标物中的黑色孔洞'''def FillHole_1(imgPath,SavePath):    im_in = cv2.imread(imgPath, cv2.IMREAD_GRAYSCALE);    th, im_th = cv2.threshold(im_in, 220, 255, cv2.THRESH_BINARY_INV);    im_floodfill = im_th.copy()    h, w = im_th.shape[:2]    mask = np.zeros((h+2, w+2), np.uint8)    cv2.floodFill(im_floodfill, mask, (0,0), 255);    im_floodfill_inv = cv2.bitwise_not(im_floodfill)    im_out = im_th | im_floodfill_inv    cv2.imwrite(SavePath, im_out)def FillHole_2(imgPath,SavePath):    im_in = cv2.imread(imgPath, cv2.IMREAD_GRAYSCALE);    # 复制 im_in 图像    im_floodfill = im_in.copy()    # Mask 用于 floodFill，官方要求长宽+2    h, w = im_in.shape[:2]    mask = np.zeros((h+2, w+2), np.uint8)    # floodFill函数中的seedPoint必须是背景    isbreak = False    for i in range(im_floodfill.shape[0]):        for j in range(im_floodfill.shape[1]):            if(im_floodfill[i][j]==255):                seedPoint=(i,j)                isbreak = True                break        if(isbreak):            break    # 得到im_floodfill    cv2.floodFill(im_floodfill, mask, seedPoint, 0);    # 得到im_floodfill的逆im_floodfill_inv    im_floodfill_inv = cv2.bitwise_not(im_floodfill)    # 把im_in、im_floodfill_inv这两幅图像结合起来得到前景    im_out = im_in | im_floodfill    cv2.imwrite(SavePath, im_out)result_path = 'new'dist_path = 'new'for img_name in os.listdir(result_path):    img_path = os.path.join(result_path, img_name)    SavePath = os.path.join(dist_path, img_name)    FillHole_1(img_path,SavePath)    FillHole_2(img_path,SavePath)

假如预测中出现多个不连通的区域，只保留最大的区域

参考吖吖查大佬的：飞桨常规赛：PALM眼底彩照视盘探测与分割 2021 5月第1名方案

In [ ]

!mkdir /home/aistudio/Disc_Segmentationimport os import cv2import matplotlib.pyplot as pltdef cnt_area(cnt):    area = cv2.contourArea(cnt)    return arearesult_path = '/home/aistudio/new'dist_path = '/home/aistudio/Disc_Segmentation'for img_name in os.listdir(result_path):    img_path = os.path.join(result_path, img_name)    img = cv2.imread(img_path)    g  = img[:,:,1]    ret, threshold = cv2.threshold(g, 127,255, cv2.THRESH_BINARY)    contours, hierarch = cv2.findContours(threshold, cv2.RETR_LIST, cv2.CHAIN_APPROX_NONE)    contours.sort(key=cnt_area, reverse=True)    if len(contours) > 1:        for i in range(1,len(contours)):            cv2.drawContours(threshold, [contours[i]], 0, 0, -1)    _,result = cv2.threshold(threshold, 127, 255, cv2.THRESH_BINARY_INV)    cv2.imwrite(os.path.join(dist_path, img_name), result)

结果打包

将结果打包，下载皆可提交：提交

In [ ]

# 压缩当前路径所有文件，输出zip文件path='Disc_Segmentation'import zipfile,oszipName = 'Disc_Segmentation.zip' #压缩后文件的位置及名称f = zipfile.ZipFile( zipName, 'w', zipfile.ZIP_DEFLATED )for dirpath, dirnames, filenames in os.walk(path):    for filename in filenames:        print(filename)        f.write(os.path.join(dirpath,filename))f.close()
