在自动化项目应用中，通常一个动作由（0_1或1_0）触发时包含两个动作点，即从起始点到结束点。如果我们的程序设计不当，现场执行元件可能会因扫描因素及硬件问题导致动作快速重复执行，这种情况存在很大风险。今天我们来讨论一下沿的开发与应用（上升沿、下降沿），如果有不足之处，请及时指出。
我们将使用TIA V16 博途开发环境来实现这一功能。
功能要求：程序尽量简洁
项目环境：TIA V16
为了满足博途仿真的要求，我们选择了支持v4.0版本的simatic cpu1215fc进行硬件组态。
硬件组态部分在此不再详细说明。
软件部分：

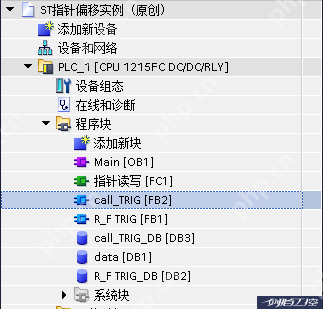

创建沿的函数功能块（FB1），并创建背景数据块。这里只需两行代码：
#R_T(CLK:=#Start);#OUT := #R_T.Q;
为创建的沿（R_trig）再创建一个函数功能块（FB2），充分利用嵌套功能减少系统DB块的占用，以缩短扫描周期，更快地使用沿。
//沿的多实例化#R_0(Start:="data".in_put[0], OUT=>"data".trig_o[0]);#R_1(Start := "data".in_put[1], OUT => "data".trig_o[1]);#R_2(Start := "data".in_put[2], OUT => "data".trig_o[2]);#R_3(Start := "data".in_put[3], OUT => "data".trig_o[3]);#R_4(Start := "data".in_put[4], OUT => "data".trig_o[4]);#R_5(Start := "data".in_put[5], OUT => "data".trig_o[5])
需要说明的是，由于沿的TRIG数据类型不支持局部或全局的陈列。
以下是沿触发应用于数据采集的防抖采集功能（FC）：
国洋商务通
Gyb2b V1.01免费版可终身使用,是一款功能强大的B2B电子商务应用软件。该软件不仅更新和修改了V1.0相关功能，更是采用了目前互联网上最流行的LAMP组合（Linux+Apache+Mysql+PHP）开发完成，模板技术实现了界面与代码的有效分离，用户可以快速地在此基础上编译模板；提供B2B电子商务应用最常见的求购、供应、商品、公司库、行业资讯、商圈、资信认证、在线交易、交易评分、留言、搜
0 查看详情
IF "data".index_0 >= 1000 THEN "data".index_0 := 0;END_IF;//上升沿触发数据入库并偏移（未抖动）IF "data".trig_o[0] THEN //计次 "data".INC := "data".INC + 1; //赋值并入库并偏移 "data".in_port :="赋值入口"; "data".Static_1["data".index_0] := "data".in_port; "data".index_0 := "data".index_0 + 1;END_IF;
通过仿真，我们实用地实现了项目的设计与应用。
最终的沿的稳定采集是十分必要的，减少程序代码量，精益求精。
谢谢大家！
作者简介
蔡双春
电气工程师
剑控专家组成员
