1、 来自专业拆解平台 iFixit 的一组第六代 iPod nano 拆机图，揭示了该设备内部精密的结构设计与元器件排布。
2、 第六代 iPod nano 采用无外露螺丝的一体化机身设计，拆解时需借助热风枪加热软化粘合胶，方可打开外壳。
3、 正在对第六代 iPod nano 的显示屏进行拆卸操作。
4、 移除屏幕后可见内部设有一层金属屏蔽罩，用于保护核心电路免受电磁干扰。
5、 拆下屏蔽层后，主板和电池组件完全暴露，布局紧凑且高度集成。

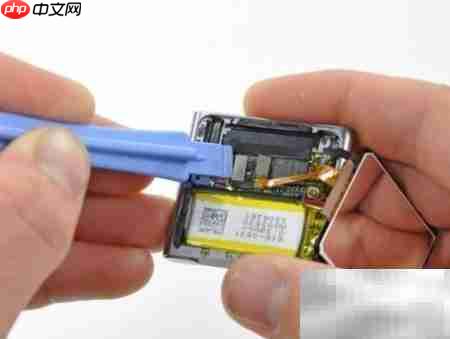

6、 在拆解过程中需谨慎断开连接屏幕与主板的柔性排线。
7、 第六代 iPod nano 配备一块1.54英寸多点触控LCD屏幕，分辨率为240×240像素，像素密度达220ppi。其显示清晰度优于iPad的132ppi屏幕，在苹果产品中仅次于iPhone 4与iPod touch 4所搭载的326ppi视网膜显示屏，带来极为细腻的视觉效果，即使在极小尺寸下也表现出众。
8、 该机型屏幕模块厚度仅为2.27毫米，相比之下，iPhone 4 和 iPod touch 4 的屏幕分别厚达3.05毫米与2.93毫米，体现出nano在轻薄化设计上的显著优势。

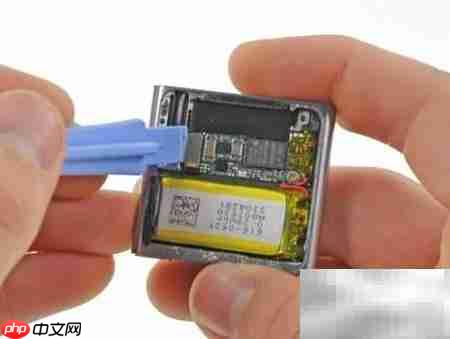

9、 拆解时需逐一断开按键模块及耳机插孔与主板之间的连接。

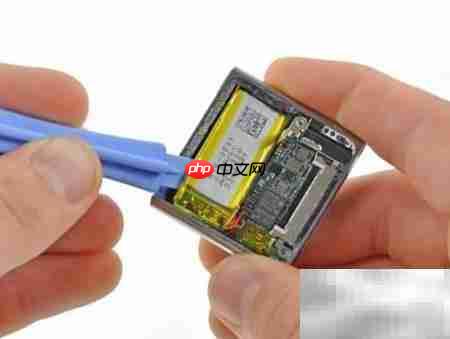

10、 主板上仅有一颗固定螺丝，拆下后即可取出主控制板。

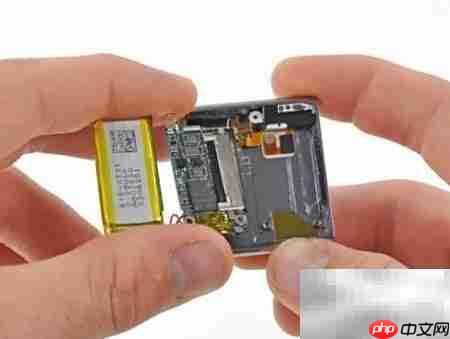

11、 成功取出第六代 iPod nano 所使用的3.7V 0.39Wh锂离子电池，该电池支持长达24小时的连续音乐播放。
西语写作助手
西语助手旗下的AI智能写作平台，支持西语语法纠错润色、论文批改写作
19 查看详情
12、 电池通过两条导线直接焊接到主板上，相较前代省略了用于温度监测的第三条线缆，因新款电池体积更小、发热更低，无需额外测温功能。
13、 耳机插孔与音量按键的排线沿机身内侧布置，需拧下五颗螺丝才能完整拆卸。
14、 逐颗卸下固定螺丝后，排线逐渐脱离机体。
15、 完整拆下的排线集成了电源触点、音量按钮、耳机接口以及FM收音机天线等多种功能。

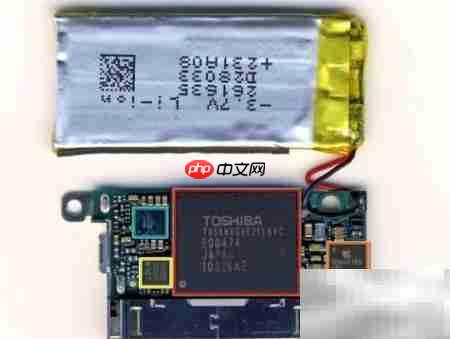

16、 展示第六代 iPod nano 主板上的芯片配置。
17、 主要芯片包括东芝 TH58NVG6E2FLA4C 型号的8GB NAND闪存，一颗标记为苹果标识、编号33850859 C0E111022 的芯片，另一颗苹果芯片编号为338S0783-B1 10298HLS，还有一颗编号为0650 D0UY 027 的未知芯片，尚未确认其具体功能。

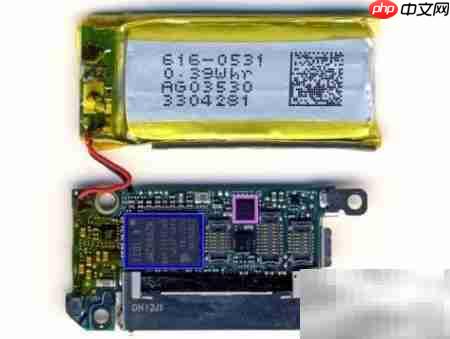

18、 显示第六代 iPod nano 主板背面所搭载的芯片信息。
19、 编号为339S0104 YGC7 1031 K4X51323P1 YRF 020A3 ARM N2HXHZMP 4 1031 的芯片确认由苹果生产；另一颗编号为35758907 1025 A 04 629749 的芯片目前仍未识别制造商及用途，相关资料仍在核实中。
20、 正在拆卸第六代 iPod nano 的背夹部分，其通过螺丝与主体连接。
21、 夹扣与机身可分离设计，不同于以往一体化结构，提升了维修与更换的便利性。
22、 第六代 iPod nano 所有拆解组件完整陈列，展现其高度紧凑的内部构造。
以上就是iPod nano 6拆解全攻略的详细内容，更多请关注创想鸟其它相关文章！
