一、编译 tf-a
获取 TF-A 源码
下载链接：en.SOURCES-tf-a-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17_tar.xz[1]。
下载后解压：
xz -d en.SOURCES-tf-a-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17_tar.xzmv en.SOURCES-tf-a-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17_tar en.SOURCES-tf-a-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17.tartar -xvf en.SOURCES-tf-a-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17.tar
解压后包含源码和补丁文件：
tf-a-stm32mp-v2.4-stm32mp-r2-r0 TF-A installation directory├── [*].patch ST patches to apply during the TF-A preparation (see next chapter)├── tf-a-stm32mp-v2.4-stm32mp-r2 TF-A source code directory├── Makefile.sdk Makefile for the TF-A compilation├── README.HOW_TO.txt Helper file for TF-A management: reference for TF-A build├── series List of all ST patches to apply└── tf-a-stm32mp-v2.4-stm32mp-r2-r0.tar.gz Tarball file of the TF-A source code
除了 TF-A 源码之外，在上一级目录下，还有 FIP_artifacts 目录如下：
FIP_artifacts├── arm-trusted-firmware│ ├── bl32│ └── fwconfig
编译 TF-A 编译前的准备
（1）OpenSTLinux SDK 必须安装；
（2）编译内核需要安装的包：
sudo apt-get install libncurses5-dev libncursesw5-dev libyaml-dev
（3）确保 SDK 环境变量生效（注意路径）：
source $HOME/STM32MPU_workspace/STM32MP15-Ecosystem-v3.1.0/Developer-Package/SDK/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi
接下来开始编译。
解压源码：
tar -zxvf tf-a-stm32mp-v2.4-stm32mp-r2-r0.tar.gz
源码打补丁：
cd tf-a-stm32mp-v2.4-stm32mp-r2for p in `ls -1 ../*.patch`; do patch -p1 < $p; done
因为在 OpenSTLinux 默认激活了 FIP，所以在编译前必须要指定 FIP_artifacts：
export FIP_DEPLOYDIR_ROOT=$PWD/../../FIP_artifacts
编译全部：
make -f $PWD/../Makefile.sdk all

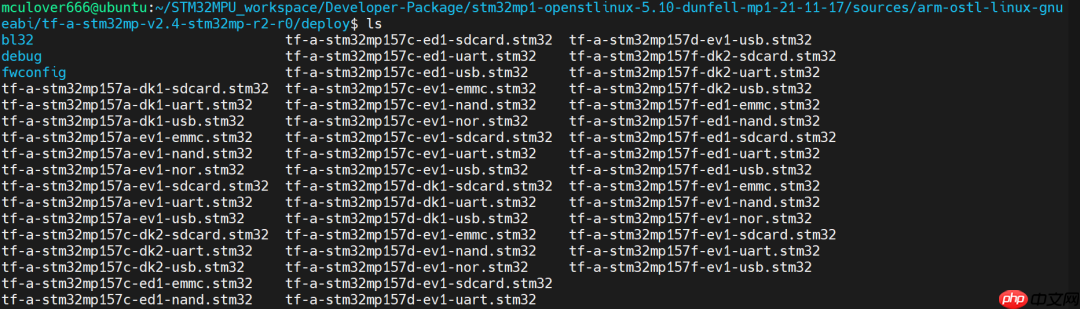

编译出的结果在上级目录的 deploy 文件夹：
烧写测试
使用第一篇文章中烧写成功过的 SD 卡，只替换 FSBL 进行验证：
sudo dd if=tf-a-stm32mp157c-dk2-sdcard.stm32 of=/dev/sdb1 conv=fdatasyncsudo dd if=tf-a-stm32mp157c-dk2-sdcard.stm32 of=/dev/sdb2 conv=fdatasync

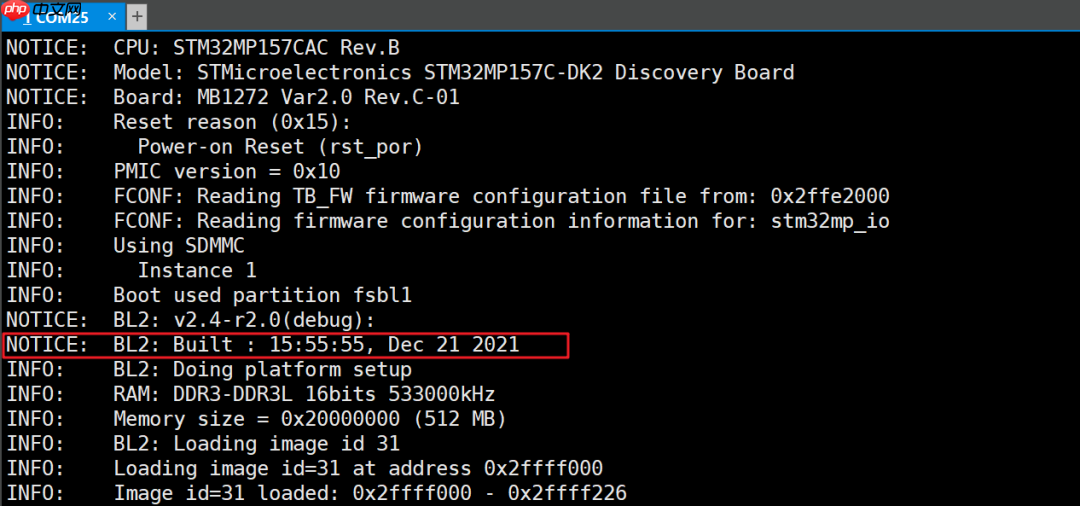

将 SD 卡重新插入 STM32MP157C-DK2 开发板，可以正常启动，查看串口日志，TF-A 编译时间已修改：
二、编译 uboot
获取 uboot 源码（2020.10 版本）
下载链接：en.SOURCES-u-boot-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17_tar.xz[2]
下载后解压：
mv en.SOURCES-u-boot-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17_tar.xz en.SOURCES-u-boot-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17.tar.xztar -xvf en.SOURCES-u-boot-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17.tar.xz
解压后包含源码和补丁文件：
u-boot-stm32mp-v2020.10-stm32mp-r2-r0 U-Boot installation directory├── [*].patch ST patches to apply during the U-Boot preparation (see next chapter)├── u-boot-stm32mp-v2020.10-stm32mp-r2 U-Boot source code directory├── Makefile.sdk Makefile for the U-Boot compilation├── README.HOW_TO.txt Helper file for U-Boot management: reference for U-Boot build├── series List of all ST patches to apply└── u-boot-stm32mp-v2020.10-stm32mp-r2-r0.tar.gz Tarball file of the U-Boot source code
解压源码：
tar -zxvf u-boot-stm32mp-v2020.10-stm32mp-r2-r0.tar.gz
除了 uboot 源码之外，在上一级目录下，还有 FIP_artifacts 目录如下：
FIP_artifacts├── arm-trusted-firmware│ ├── bl32│ └── fwconfig├── optee├── u-boot│ ├── u-boot-nodtb-stm32mp15.bin│ ├── u-boot-stm32mp157a-dk1-trusted.dtb Device tree for U-Boot → STM32MP15 Discovery kits│ ├── u-boot-stm32mp157a-ev1-trusted.dtb Device tree for U-Boot → STM32MP15 Evaluation boards│ ├── u-boot-stm32mp157c-dk2-trusted.dtb Device tree for U-Boot → STM32MP15 Discovery kits│ ├── u-boot-stm32mp157c-ed1-trusted.dtb Device tree for U-Boot → STM32MP15 Evaluation boards│ ├── u-boot-stm32mp157c-ev1-trusted.dtb Device tree for U-Boot → STM32MP15 Evaluation boards│ ├── u-boot-stm32mp157d-dk1-trusted.dtb Device tree for U-Boot → STM32MP15 Discovery kits│ ├── u-boot-stm32mp157d-ev1-trusted.dtb Device tree for U-Boot → STM32MP15 Evaluation boards│ ├── u-boot-stm32mp157f-dk2-trusted.dtb Device tree for U-Boot → STM32MP15 Discovery kits│ ├── u-boot-stm32mp157f-ed1-trusted.dtb Device tree for U-Boot → STM32MP15 Evaluation boards│ └── u-boot-stm32mp157f-ev1-trusted.dtb Device tree for U-Boot → STM32MP15 Evaluation boards
编译 uboot
2.1. uboot 源码打 patch
cd u-boot-stm32mp-v2020.10-stm32mp-r2for p in `ls -1 ../*.patch`; do patch -p1 < $p; done
2.2. 编译 uboot（带 FIP）
指定 FIP 文件夹路径：
export FIP_DEPLOYDIR_ROOT=$PWD/../../FIP_artifacts
编译全部：
make -f $PWD/../Makefile.sdk all

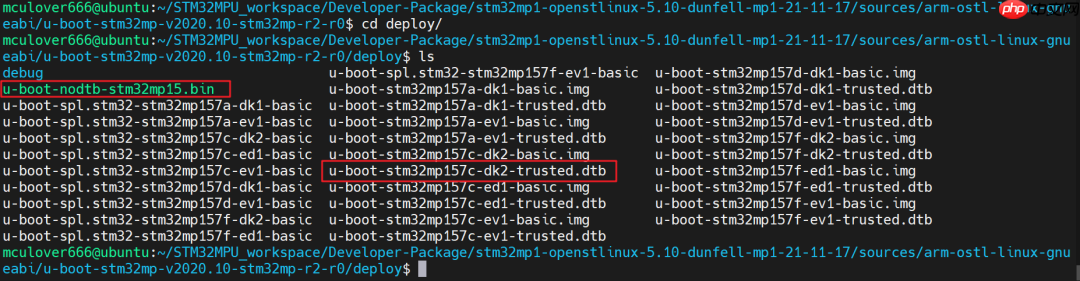

编译出来之后，需要部署的文件在上一级目录 deploy 中：

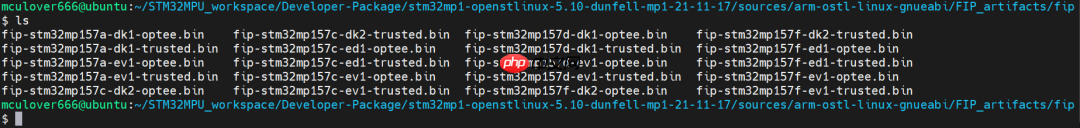

同时，编译出的 FIP 文件在上一级目录 FIP_artifacts 中：
烧写测试
使用第一篇文章中烧写成功过的 SD 卡，只替换 FIP 进行验证：
sudo dd if=fip-stm32mp157c-dk2-trusted.bin of=/dev/sdb3 conv=fdatasync

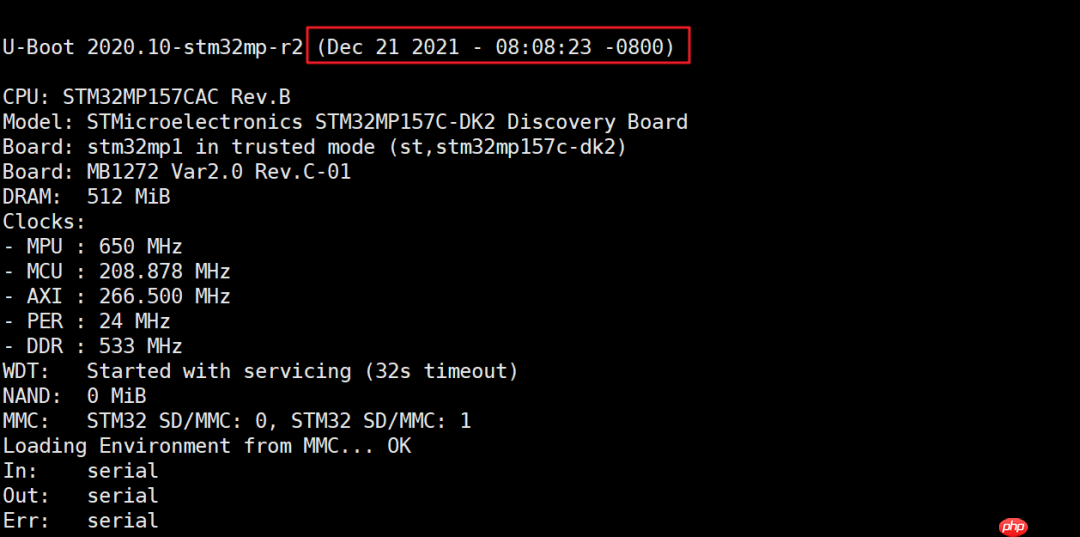

将 SD 卡重新插入 STM32MP157C-DK2 开发板，可以正常启动，查看串口日志，u-boot 编译时间已修改：
三、编译内核
神采PromeAI
将涂鸦和照片转化为插画，将线稿转化为完整的上色稿。
103 查看详情
获取内核源码
下载链接：en.SOURCES-kernel-stm32mp1-openstlinux-5.10-dunfell-mp1-21-11-17.tar.xz[3]
下载后解压：
tar xvf en.SOURCES-kernel-stm32mp1-openstlinux-5.10-dunfell-mp1-21-11-17.tar.xz

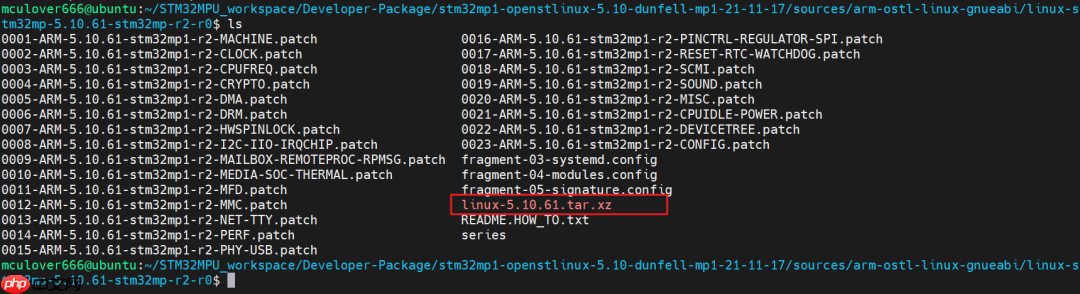

解压后包含源码和补丁文件：
linux-stm32mp-5.10.61-r2 Linux kernel installation directory├── [*].patch ST patches to apply during the Linux kernel preparation (see next chapter)├── fragment-[*].config ST configuration fragments to apply during the Linux kernel configuration (see next chapter)├── linux-5.10.61 Linux kernel source code directory├── linux-5.10.61.tar.xz Tarball file of the Linux kernel source code├── README.HOW_TO.txt Helper file for Linux kernel management: reference for Linux kernel build└── series List of all ST patches to apply
解压源码：
xz -d xvf linux-5.10.61.tar.xztar xvf linux-5.10.61.tar
编译 kernel
2.1. 编译前的准备
（1）OpenSTLinux SDK 必须安装；
（2）编译内核需要安装的包：
sudo apt-get install libncurses5-dev libncursesw5-dev libyaml-dev
mkimage：
sudo apt-get install u-boot-tools
yaml (check dts)：
sudo apt-get install libyaml-dev
（3）确保 SDK 环境变量生效：
source STM32MP15-Ecosystem-v3.1.0/Developer-Package/SDK/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi
2.2. 内核源代码打 patch
cd linux-5.10.61for p in `ls -1 ../*.patch`; do patch -p1 < $p; done
2.3. 源码配置方式：配置编译目录 (different of kernel source code directory）
创建 build 目录：
mkdir -p ../build
生成默认配置文件.config：
make ARCH=arm O="$PWD/../build" multi_v7_defconfig fragment*.config
循环应用 fragment*.config 文件（搞不懂干啥的，执行了之后编译会出错，所以不要执行）：
for f in `ls -1 ../fragment*.config`; do scripts/kconfig/merge_config.sh -m -r -O $PWD/../build $PWD/../build/.config $f; doneyes '' | make ARCH=arm oldconfig
2.4. 编译源码
编译内核：
make ARCH=arm uImage vmlinux dtbs LOADADDR=0xC2000040 O="$PWD/../build"

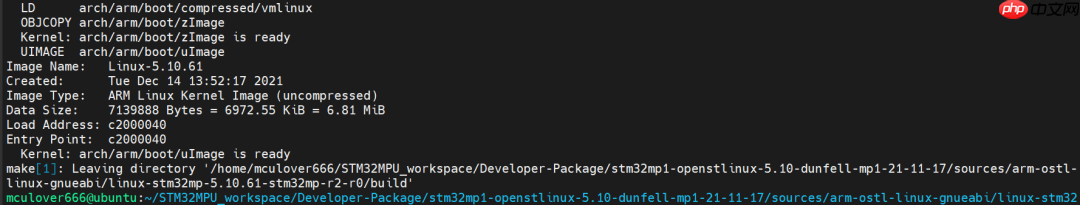

编译完成：
编译完成之后，在上一级目录的 build/arch/arm/boot 目录下可以看到编译出的镜像：

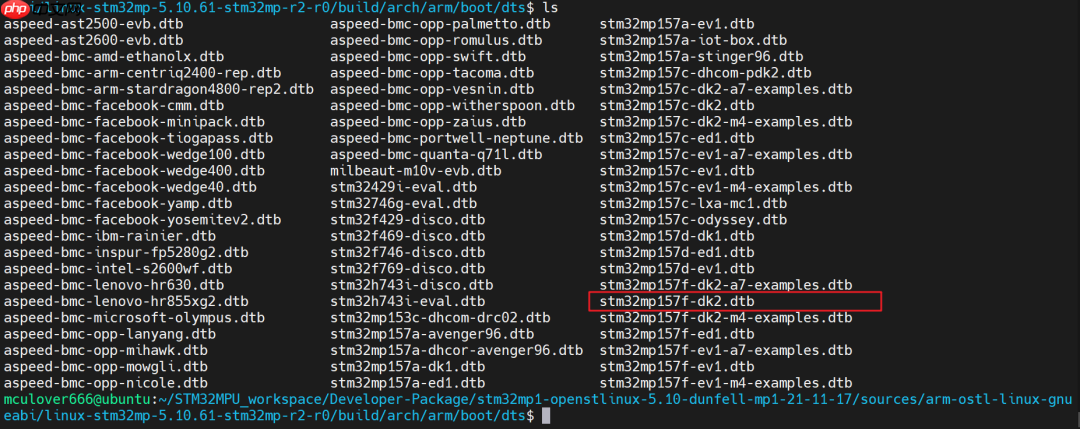

在 dts 目录下可以看到编译出的设备树：
2.5. 编译模块
make ARCH=arm modules O="$PWD/../build"
烧写
sdb4 分区是 ext4 文件系统，所以将之前使用的 SD 卡插入后，需要将该文件系统挂载：
sudo mkdir -p /mnt/bootfssudo mount /dev/sdb4 /mnt/bootfs/

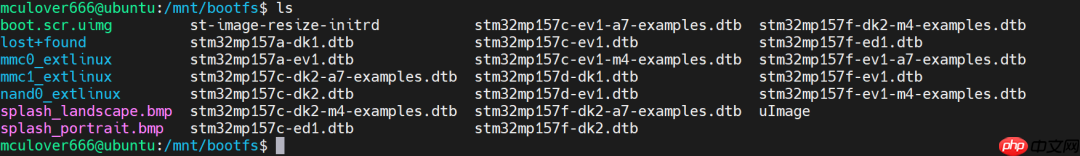

挂载后查看其中内容，存放了 Linux 内核镜像、设备树等：
进入到内核编译目录，将之前内核编译出的镜像和设备树拷贝替换：
sudo cp -f uImage /mnt/bootfs/sudo cp -f dts/stm32mp157c-dk2.dtb /mnt/bootfs/
卸载文件系统：
sudo umount /dev/sdb4

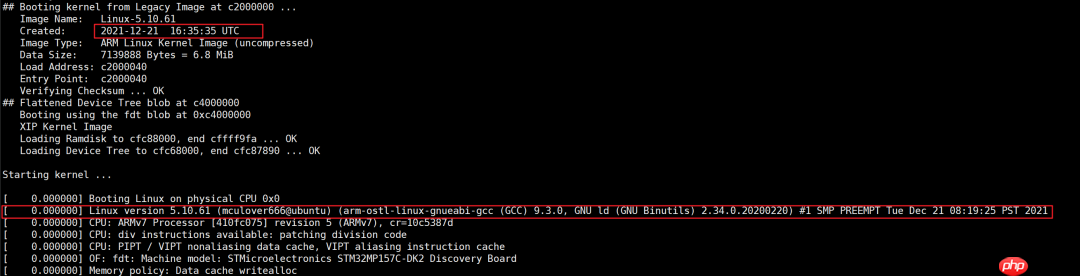

重新将 SD 卡插入到开发板中，查看是否可以正常启动：
参考资料
[1]en.SOURCES-tf-a-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17_tar.xz: https://www.php.cn/link/6d465fa01e3c983aaf1600556cbfa0c6
[2]en.SOURCES-u-boot-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17_tar.xz: https://www.php.cn/link/24bb26bb300eefd5ecd1373e002d8df5
[3]en.SOURCES-kernel-stm32mp1-openstlinux-5.10-dunfell-mp1-21-11-17.tar.xz: https://www.php.cn/link/b4aa16d8d291bc9eef7d9eccc6567683
