电气系统编号在鲁班电气算量软件中的设置方法,此前较少有详细资料介绍。以下为实际操作中总结的一些技巧,供各位参考借鉴。
1、 获取电气系统编号主要有两种途径。
2、 第一种方式是通过系统示意图直接转换。
3、 点击“转换系统图”功能按钮,框选出需要的图形区域,指定对应的配电箱名称,清理不必要的编号后,即可完成系统图的转换。
4、 第二种方式为手动修改内容。
5、 可对系统编号及相关信息进行直接编辑和详细说明调整。

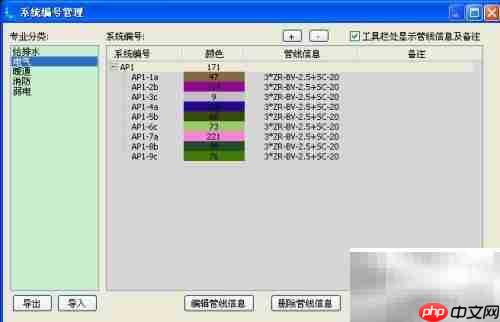

6、 启用系统编号管理功能。
7、 系统编号采用两级结构:一级为配电箱编号,二级为所属回路编号。由于不同配电箱下的回路可能存在相同编号,因此需在回路编号前附加其上级配电箱编号,以确保唯一性。
8、 通过人工逐项编辑,完成全部系统编号的配置工作。

9、 调整管线相关数据。

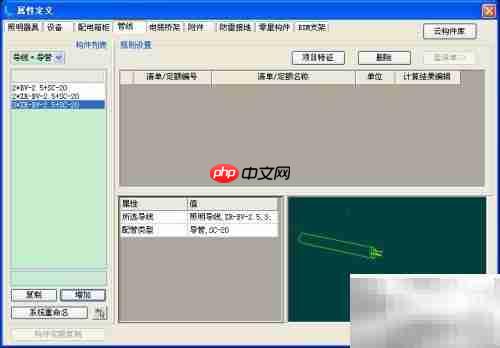

10、 在进行设置前,需预先在属性栏中定义好管线信息。
证件照制作小程序免费版
在线证件照系统是一套完善的冲印行业解决方案,致力于解决用户线上拍摄证件照,拍摄最美最标准证件照的使命。证件照免费版功能:后台统计:当天制作、当天新增、支持规格、近7日统计规格列表:筛选查看、编辑用户列表:筛选查看%ignore_a_1%:筛选查看、新增、编辑、删除小程序设置:应用设置、流量主设置小程序跳转:筛选查看、新增、编辑、删除关注公众号:引导设置系统要求:系统:Linux系统(centos x64)运行环境
1 查看详情
11、 首先选中管线对象,从下拉列表中选择相应的导线,并设定照明线路类型;然后选择导管类型,依次完成导线与导管的参数配置。

12、 将管线参数关联至系统编号。

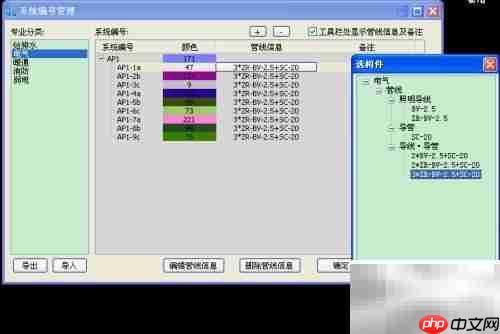

13、 打开系统编号管理界面,双击某回路中的管线信息项,准确匹配并选择对应的管线类型。

14、 实施电力线路的改造处理。

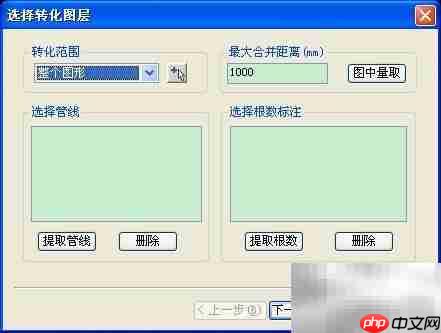

15、 在执行电气管线转化之前,必须先完成所有电气构件的识别与转换。启用管线转化功能,选取目标管线,设置合理的识别距离,点击下一步完成转化操作。

16、 按系统颜色进行显示设置。
17、 转化后的回路默认可能未按系统颜色呈现。

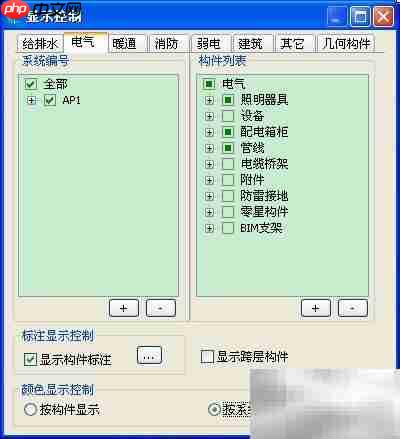

18、 进入“视图”菜单中的“显示控制”,勾选底部的“按系统显示”选项,即可实现按系统自动着色。
19、 查看最终成果效果。
以上就是电气线路编号设置的详细内容,更多请关注创想鸟其它相关文章!
