在产品制造过程中，为了提高加工效率，常使用成型刀具。通过导入真实的刀具轮廓进行仿真，能够精确地分析其切削范围及实际加工表现。

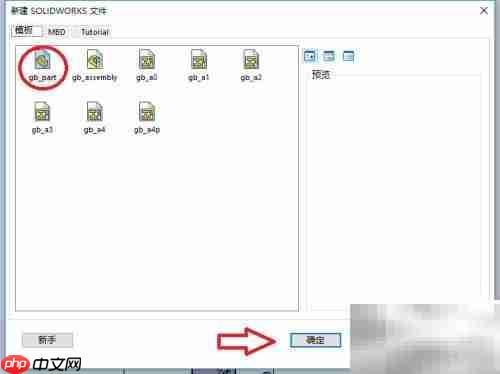

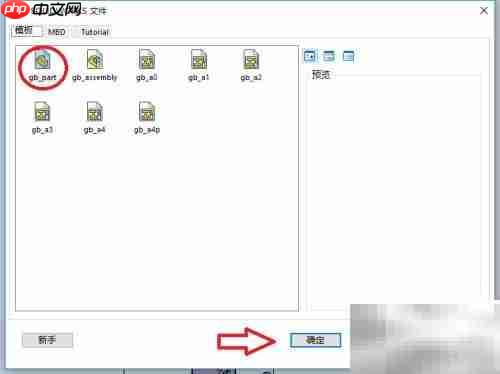

1、 构建三维零件模型
2、 以左视图为基础绘制刀具旋转用的草图，确保刀具零点与坐标系原点对齐。
3、 利用旋转命令生成完整的立体结构
4、 将该文件保存至 Pr%ignore_a_1%gram DataSOLIDWORKSCAMDataToolingMTools 路径下，保证路径正确，以便后续调用和工具数据管理。
5、 实际仿真时并未直接使用此三维格式，但保存为该格式有利于后期对刀具结构进行修改与优化。

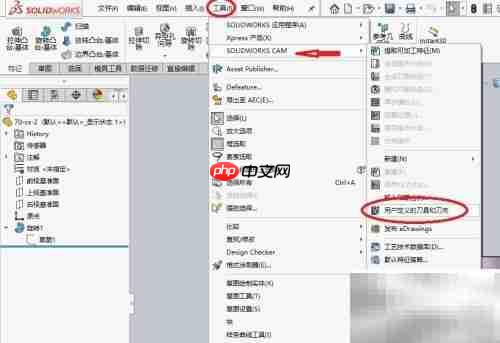

6、 在SOLIDWORKS界面顶部菜单中点击“工具”选项，随后从展开菜单中选择“SOLIDWORKS CAM”。
7、 进入自定义刀具与刀柄设置界面
8、 打开新建刀具夹具配置窗口
Shrink.media
Shrink.media是当今市场上最快、最直观、最智能的图像文件缩减工具
123 查看详情

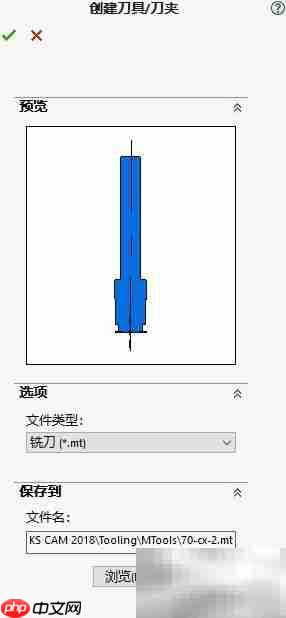

9、 选取铣刀作为文件类型
10、 确认完成新建操作
11、 文件将自动存储于指定目录中
12、 自定义刀具默认保存位置即为此目录
13、 根据实际需求，可将刀具文件与其对应的holder文件归类存放于合理的文件夹结构中。例如，可将刀具与对应零件置于同一路径，或为所有刀具与刀柄建立统一的资源库，便于集中管理和快速调用。

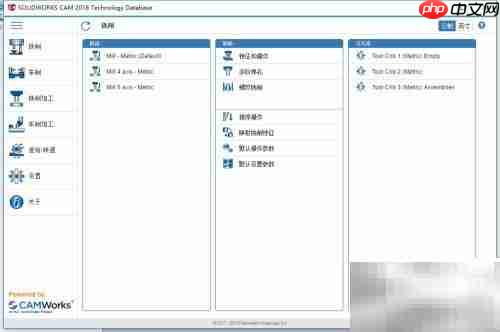

14、 接着将该刀具参数录入TechDB工具数据库中，实现标准化管理。
15、 敬请期待下篇技术分享
