玲珑gui简介
玲珑GUI（LLGUI）是一款易于使用且成本低廉的单片机GUI解决方案。它可以替代串口屏和组态，降低产品成本，同时确保产品的软硬件自主可控。配套的界面开发软件支持图形化编辑界面，并生成C代码。
如其名，玲珑GUI小巧精致，代码量适中，采用纯C语言编写，适用于各类资源有限的单片机MCU，并且开源免费，采用Apache License, Version 2.0协议，支持二次开发和非二次开发的多许可协议方式。
相关资料和教程可在语雀上找到，地址为：玲珑GUI教程。
Gitee上的项目地址为：LingLongGUI，该项目旨在提供高效的界面开发解决方案，替代串口屏和组态，降低产品成本，并确保产品的软硬件自主可控。
我亲自体验了一番，感觉非常不错，在此推荐给大家。
特别值得一提的是，它提供了类似QT的可视化GUI界面编辑器GUIBulider，支持可视化编辑UI。此外，还提供了类似QT的信号和槽机制，非常实用。虽然基础控件种类有限，例如常见的label控件没有找到（作者建议使用Text替代，但我认为单独的label组件会更方便），但对于嵌入式应用来说已经足够。就像官方介绍的那样，玲珑GUI可以作为一种低成本的单片机GUI解决方案，替代串口屏。
期待未来有更多实用的组件推出，希望玲珑GUI作为国产开源项目不断发展壮大。截至目前，搭配易用的GUIBulider，玲珑GUI已经可以与LittlevGL一较高下。虽然组件丰富度不如LittlevGL，但在易用性上，玲珑GUI显得更加小巧便捷，具有独特的QT风格但更加轻量化。
希望作者能开源一些自定义组件的方法和文档或教程，以促进生态系统的扩建，增加更多实用的组件，如仪表、曲线、表格、图表等。
关于中文字库的支持，希望在文档和示例方面能进一步完善。虽然目前主要针对嵌入式MCU，但在嵌入式Linux上也可以完善一些常用字库。
GUIBulider的界面风格类似于QT设计师：
可以直接拖动编辑界面UI，右侧可以更改属性，下方可以编辑发送者、信号和接收者。
点击工具栏上的绿色三角图标，可以自动生成对应的UI代码和逻辑层处理代码文件。
在嵌入式Linux上的移植（基于framebuffer的fb0）：

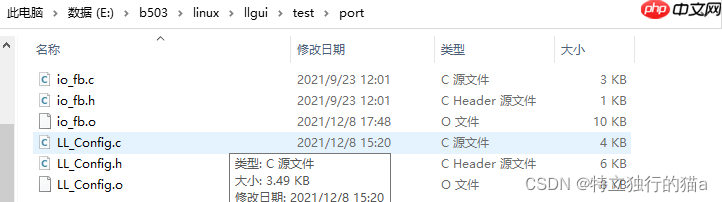

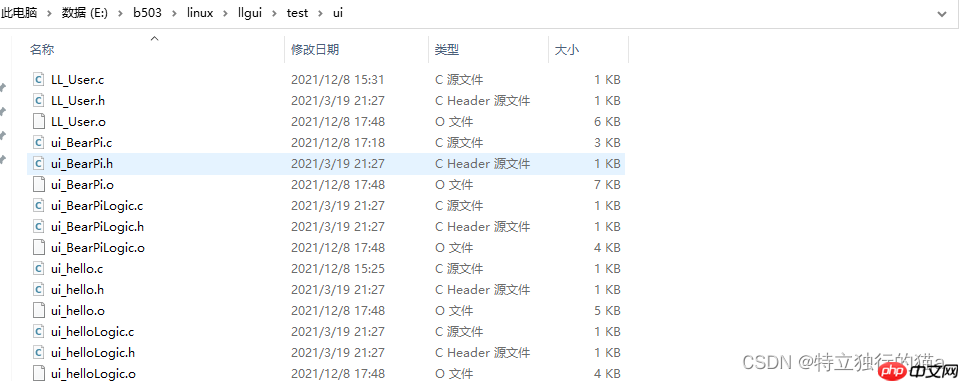

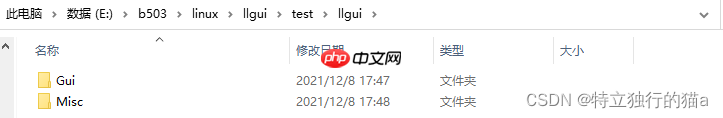

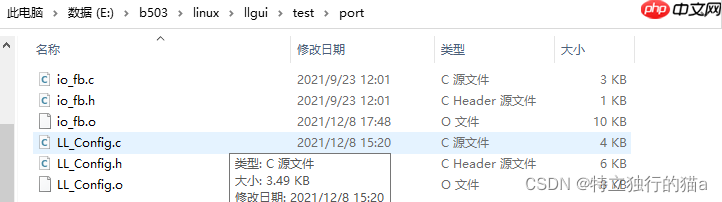

新建一个名为test的文件夹，在其中创建llgui、ui和port文件夹。
其中，llgui文件夹存放从Gitee上下载的最新llgui源码。port文件夹存放与移植相关的内容。ui文件夹存放UI和UI的响应逻辑实现文件。
移植过程非常简单，只需实现LL_Config.c中的几个函数即可，主要是三个函数：画点和读点，填充矩形函数。确实可以做到十分钟内完成移植。
在头文件LL_Config.h中进行一些配置：
// 颜色位数#define CONFIG_COLOR_DEPTH 16 // 1 8 16 24 32// 屏幕宽度像素#define LL_MONITOR_WIDTH 480// 屏幕高度像素#define LL_MONITOR_HEIGHT 272
LL_Config.c文件内容如下：
#include "LL_Config.h"#include "string.h"#include "freeRtosHeap4.h"#include "io_fb.h"uint8_t cfgColorDepth = CONFIG_COLOR_DEPTH;uint16_t cfgMonitorWidth = 0;uint16_t cfgMonitorHeight = 0;
if USE_DOUBLE_BUFFERING == 1
uint32_t lcdFrontBuf=LL_LCD_BUF1_POINTER;uint32_t lcdBackBuf=LL_LCD_BUF2_POINTER;
endif
void llCfgSetLcdBufAddr(uint32_t *addr){
if USE_DOUBLE_BUFFERING == 1
lcdSetBufferAddr(addr);endif
}
void llCfgSetLcdSrcAddr(uint32_t *addr){
if USE_DOUBLE_BUFFERING == 1
lcdSetSrcAddr(addr);endif
}
void llCfgLcdCopyFront2Back(void){
if USE_DOUBLE_BUFFERING == 1
// memcpy(lcdBackBuf,lcdFrontBuf,SDRAM_LCD_SIZE);uint64_t i;for(i=0;i
io_fb.c文件内容如下：
#includeinclude
include
include
include
include
include
include
include
include
include
include
include
define printV(v)printf(#v"=%dn", v);
static unsigned char npu8_fbmem;static int ns32_fb;static unsigned int nu32_screensize;static unsigned char displaybuffer[4802724];static unsigned char pframebuffer;static unsigned char pfbStat = 0;//0-framebuffer, 1-cache buffer
unsigned char getGUIcache(void);int setGUIcache(unsigned char stat);void GUIcache2fb(void);
static void _fb_mmap(int fd, unsigned int screensize){caddr_t fbmem;if ((fbmem = mmap(0, screensize, PROT_READ | PROT_WRITE,MAP_SHARED, fd, 0)) == MAP_FAILED) {perror(func);return (void ) (-1);}return fbmem;}
static int _fb_munmap(void *start, size_t length){return (munmap(start, length));}
static int _fb_stat(int fd, unsigned int width, unsigned int height, unsigned int depth){//struct fb_fix_screeninfo fb_finfo;struct fb_var_screeninfo fb_vinfo;//if (ioctl(fd, FBIOGET_FSCREENINFO, &fb_finfo)) {// perror(func);// return -1;//}if (ioctl(fd, FBIOGET_VSCREENINFO, &fb_vinfo)) {perror(func);return -1;}width = fb_vinfo.xres;height = fb_vinfo.yres;depth = fb_vinfo.bits_per_pixel;return 0;}
int fb_init(void){unsigned int fbw, fbh, fbd;
ns32_fb = open("/dev/fb0", O_RDWR);if(ns32_fb width) || (y > height))return -1;//unsigned short dst = ((unsigned short )npu8_fbmem + y width + x);unsigned short dst = ((unsigned short )pframebuffer + y width + x);*dst = color;return 0;}
unsigned short fb_readpixel(int width, int height, int x, int y){if ((x > width) || (y > height)) return -1;//unsigned short dst = ((unsigned short )npu8_fbmem + y width + x);unsigned short dst = ((unsigned short )pframebuffer + y width + x);return *dst;}
unsigned char getGUIcache(void){//printf("%sn", FUNCTION);return pfbStat;}
int setGUIcache(unsigned char stat){//printf("%sn", FUNCTION);if( stat ) {pframebuffer = displaybuffer;pfbStat = 1;} else {pframebuffer = npu8_fbmem;pfbStat = 0;}return 0;}
void GUIcache2fb(void){printf("%sn", FUNCTION);memcpy( npu8_fbmem, displaybuffer, nu32_screensize);}
最后是Makefile文件，修改交叉编译工具链后，直接执行make即可。
附：Makefile文件内容：
##########################################makefile template by yangyongzhen
#########################################
Cross complie path
CHAIN_ROOT=/home/yang/imax283/ctools/gcc-4.4.4-glibc-2.11.1-multilib-1.0/arm-fsl-linux-gnueabi/bin
CROSS_COMPILE=$(CHAIN_ROOT)/arm-none-linux-gnueabi-
CHAIN_ROOT= /opt/gcc-linaro-arm-linux-gnueabihf-4.9-2014.09_linux/binCROSS_COMPILE=$(CHAIN_ROOT)/arm-linux-gnueabihf-
CROSS_COMPILE =
CC := $(CROSS_COMPILE)gccCXX := $(CROSS_COMPILE)g++AS := $(CROSS_COMPILE)asAR := $(CROSS_COMPILE)arLD := $(CROSS_COMPILE)ldRANLIB := $(CROSS_COMPILE)ranlibOBJDUMP:= $(CROSS_COMPILE)objdumpOBJCOPY:= $(CROSS_COMPILE)objcopySTRIP := $(CROSS_COMPILE)strip
Source files
SRC_C=$(shell find . -name "*.c")OBJ_C=$(patsubst %.c, %.o, $(SRC_C))SRCS := $(SRC_C) $(SRC_C)OBJS := $(OBJ_C)
Flags
LIBS := -LLIBSINCS := -I./llgui/Gui -I./llgui/Misc -I./Fonts -I./port -I./ui -I./CFLAGS= -std=gnu99 -fno-common -fsanitize=address -fno-stack-protector -fno-omit-frame-pointer -fno-var-tracking -g1LDSCRIPT=LDFLAGS= -lasan
Targets of the build
TARGET := testllguiTARGETLIB := libllgui
.PHONY: cleanall: prebuild $(TARGET)
lib: prebuild $(TARGETLIB).so
TARGET
prebuild:@echo Building...
$(TARGET): $(OBJS)@echo Generating exe...$(CC) -o $(TARGET) $(OBJS) $(LIBS) $(LDFLAGS)@echo OK!
$(TARGETLIB).so : $(OBJS)@echo Generating shared lib...$(CC) -shared -fPIC -o $(TARGETLIB).so $(OBJS)@echo OK!
%.o : %.c$(CC) -c -fPIC $(CFLAGS) $(INCS) $
最后，将编译生成的可执行文件放置在板子上，修改执行权限后，直接运行即可。
以上就是推荐一款不错的嵌入式GUI（玲珑GUI）及在嵌入式linux上的移植的详细内容，更多请关注创想鸟其它相关文章！
