异步FIFO的空满判断也是通过地址位扩展来实现的，这一点与同步FIFO是相同的。然而，异步FIFO无法通过计数器来判断空满，且将地址转换为格雷码所带来的问题与同步FIFO的判断算法不同，这是异步FIFO的一个难点。关于格雷码的空满判断，请继续阅读下文。
异步FIFO的框架结构：
![关于异步FIFO的知识点–详细代码解释（很干）[通俗易懂]](https://cdn.chuangxiangniao.com/www/2025/11/175298556812995.jpg)
![关于异步FIFO的知识点–详细代码解释（很干）[通俗易懂]](https://www.chuangxiangniao.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
顶层代码：
module asyn_fifo(w_clk,rst_n,w_req,w_data,r_clk,r_req,r_data,w_full,r_empty); parameter DEPTH=256; //设置FIFO深度为256 parameter WIDTH_A=8; //根据FIFO深度进行地址编码 parameter WIDTH_D=16;//数据位宽为16 input w_clk; //写时钟 input rst_n; //复位信号 input w_req; // 写使能信号 input [WIDTH_D-1:0]w_data; // 写数据 input r_clk; // 读时钟 input r_req; // 读使能 output w_full; // 输出FIFO满信号 output r_empty; // 输出FIFO空信号 output [WIDTH_D-1:0]r_data; // 读数据 wire [WIDTH_A:0]w_addr; //写地址 wire [WIDTH_A:0]w_gaddr;//将地址转换成格雷码 wire [WIDTH_A:0]w_gaddr_syn;//转换成格雷码后的写地址同步到读时钟域去 wire [WIDTH_A:0]r_addr;// 读地址 wire [WIDTH_A:0]r_gaddr;// wire [WIDTH_A:0]r_gaddr_syn;// asyn_fifo_write_part write_control( //写控制 .rst_n(rst_n), .w_clk(w_clk), .w_req(w_req), .r_gaddr_syn(r_gaddr_syn), .w_full(w_full), .w_addr(w_addr), .w_gaddr(w_gaddr) ); asyn_fifo_syn syn_w_2_r( // 写地址同步到读时钟域 .rst_n(rst_n), .w_r_clk(r_clk), .w_r_gaddr(w_gaddr), .w_r_gaddr_syn(w_gaddr_syn) ); asyn_fifo_read_part read_control( // 读控制 .rst_n(rst_n), .r_clk(r_clk), .r_req(r_req), .w_gaddr_syn(w_gaddr_syn), .r_empty(r_empty), .r_addr(r_addr), .r_gaddr(r_gaddr) ); asyn_fifo_syn syn_r_2_w( // 读地址同步到 写时钟域 .rst_n(rst_n), .w_r_clk(w_clk), .w_r_gaddr(r_gaddr), .w_r_gaddr_syn(r_gaddr_syn) ); asyn_fifo_RAM_1 ram( // RAM存储 .rst_n(rst_n), .w_clk(w_clk), .r_clk(r_clk), .w_en(w_req & (!w_full)), .r_en(r_req & (!r_empty)), .w_data(w_data), .w_addr(w_addr[WIDTH_A-1:0]), .r_addr(r_addr[WIDTH_A-1:0]), .r_data(r_data) );endmodule
各部分代码：
（1）写控制模块
module asyn_fifo_write_part(rst_n,w_clk,w_req,w_gaddr,w_addr,w_full,r_gaddr_syn); parameter WIDTH_A=8; input rst_n; input w_clk; input w_req; //写使能 input [WIDTH_A:0]r_gaddr_syn; //同步后的读地址作为输入作用到写控制，进行写满判断 output [WIDTH_A:0]w_gaddr; //调用bin_to_gray模块，将二进制转换成格雷码 output [WIDTH_A:0]w_addr; output w_full; reg [WIDTH_A:0]w_addr; always @(posedge w_clk or negedge rst_n) begin if(!rst_n) w_addr <= 0; else if(w_req & (!w_full)) w_addr <= w_addr + 1'b1; end //假设地址位是3bit，所以FIFO深度为8，扩展一位后为4bit。先进行写操作，首先写入4个数据，此时的地址二进制表示为0100，格雷码表示为0110。然后数据被读取，//读地址二进制,为0100，格雷码也为0110，此时在读时钟域可判读为空。后连续写入8个数据，此时地址的二进制表示为1100，格雷码为1010，此时在写时钟域可判断////为写满。所以将二进制转换成格雷码带来的问题：通过格雷码进行空满判断就不能只考虑最高位的不同，需要进行最高位和次高位的取反，其余位保持即可判断。 assign w_full=({~w_gaddr[WIDTH_A],~w_gaddr[WIDTH_A-1],w_gaddr[WIDTH_A-2:0]}==r_gaddr_syn)?1'b1:1'b0; asyn_fifo_bin_to_gray bin_to_gray( .bin_c(w_addr), .gray_c(w_gaddr) );endmodule
（2）不同时钟域的两级同步模块：这一块没什么好解释的，就是打两拍同步，防止亚稳态传播
通义灵码
阿里云出品的一款基于通义大模型的智能编码辅助工具，提供代码智能生成、研发智能问答能力
31 查看详情
module asyn_fifo_syn(rst_n,w_r_clk,w_r_gaddr,w_r_gaddr_syn); parameter WIDTH_D=8; input rst_n; input w_r_clk; input [WIDTH_D:0]w_r_gaddr; output [WIDTH_D:0]w_r_gaddr_syn; reg [WIDTH_D:0]w_r_gaddr_syn_1,w_r_gaddr_syn_2; always @(posedge w_r_clk or negedge rst_n) begin if(!rst_n) begin w_r_gaddr_syn_1 <= 0; w_r_gaddr_syn_2 <= 0; end else begin w_r_gaddr_syn_1 <= w_r_gaddr; w_r_gaddr_syn_2 <= w_r_gaddr_syn_1; end end assign w_r_gaddr_syn = w_r_gaddr_syn_2;endmodule
（3）读控制模块：空信号较易判断，地址相同即为空
module asyn_fifo_read_part(rst_n,r_clk,r_req,w_gaddr_syn,r_empty,r_addr,r_gaddr); parameter WIDTH_A=8; input rst_n; input r_clk; input r_req; input [WIDTH_A:0]w_gaddr_syn; output [WIDTH_A:0]r_addr; output [WIDTH_A:0]r_gaddr; output r_empty; reg [WIDTH_A:0]r_addr; always @(posedge r_clk or negedge rst_n) begin if(!rst_n) r_addr <= 0; else if(r_req & (!r_empty)) r_addr <= r_addr + 1'b1; end assign r_empty=(w_gaddr_syn==r_gaddr)?1'b1:1'b0; asyn_fifo_bin_to_gray bin_to_gray_2( .bin_c(r_addr), .gray_c(r_gaddr) );endmodule
（4）RAM模块
module asyn_fifo_RAM_1 #( parameter DEPTH = 256, parameter WIDTH_A = 8, //addr bit parameter WIDTH_D = 16 //data bit)( input r_clk, input w_clk, input rst_n, input [WIDTH_A-1:0] w_addr, input [WIDTH_D-1:0] w_data, input w_en, input [WIDTH_A-1:0] r_addr, input r_en, output reg[WIDTH_D-1:0] r_data); reg [15:0] mem[0:DEPTH-1]; integer i; always @( posedge w_clk ) begin if( !rst_n ) for(i=0;i<DEPTH;i=i+1) mem[i] <= 0; else if(w_en) mem[w_addr] <= w_data; end always @( posedge r_clk ) begin if( !rst_n ) r_data <= 0; else if(r_en) r_data <= mem[r_addr]; endendmodule
（5）二进制转换成格雷码bin_to_gray模块
module asyn_fifo_bin_to_gray(bin_c,gray_c); parameter WIDTH_D=8; input [WIDTH_D:0]bin_c; output [WIDTH_D:0]gray_c; wire h_b; assign h_b=bin_c[WIDTH_D]; reg [WIDTH_D-1:0]gray_c_d; integer i; always @(*) begin for(i=0;i<WIDTH_D;i=i+1) gray_c_d[i] = bin_c[i] ^ bin_c[i+1]; gray_c = {h_b,gray_c_d}; endendmodule
tb文件：
`timescale 1ns/1psmodule asyn_fifo_top_tb; reg rst_n; reg w_clk; reg r_clk; reg w_req; reg r_req; reg [15:0]w_data; wire [15:0]r_data; wire w_full; wire r_empty; always #2 w_clk=~w_clk; always #8 r_clk=~r_clk; asyn_fifo u1( .w_clk(w_clk), .rst_n(rst_n), .w_req(w_req), .w_data(w_data), .r_clk(r_clk), .r_req(r_req), .r_data(r_data), .w_full(w_full), .r_empty(r_empty) ); initial begin $vcdpluson(); end initial begin w_req=0; w_data=0; r_req=0; w_clk=0; r_clk=0; rst_n=0; #10; rst_n=1; #2; w_req=1; #10; r_req=1; forever begin @(posedge w_clk) if(!w_full) begin w_data = w_data + 1'b1; end end endendmodule
![关于异步FIFO的知识点–详细代码解释（很干）[通俗易懂]](https://cdn.chuangxiangniao.com/www/2025/11/175298556881220.jpg)

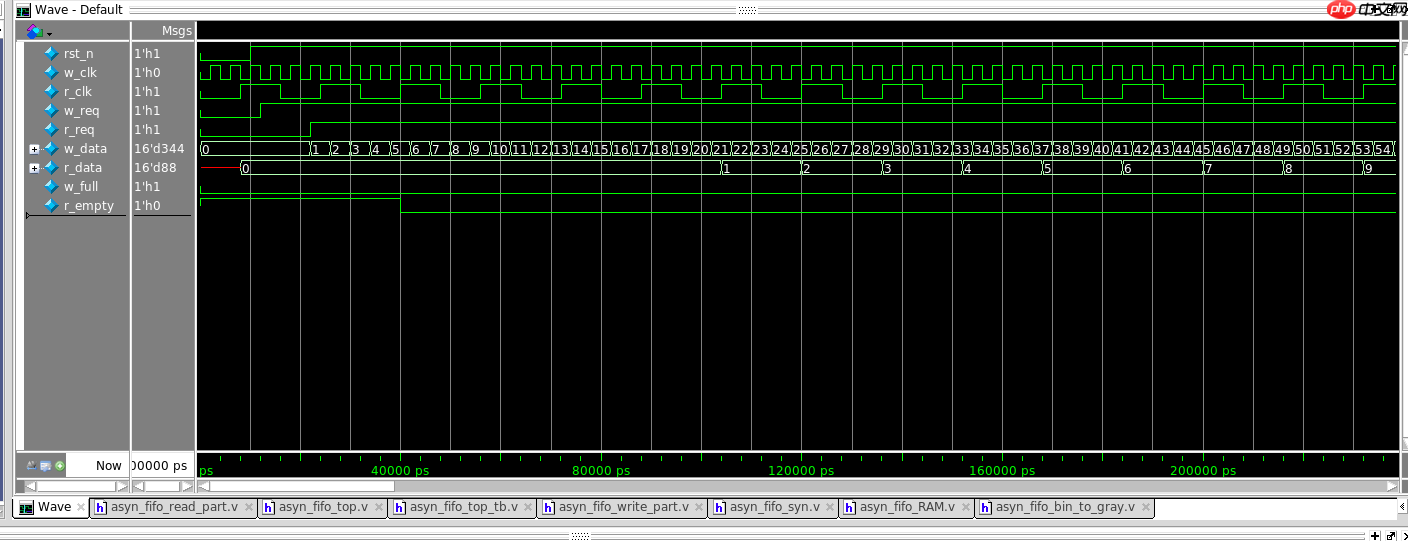

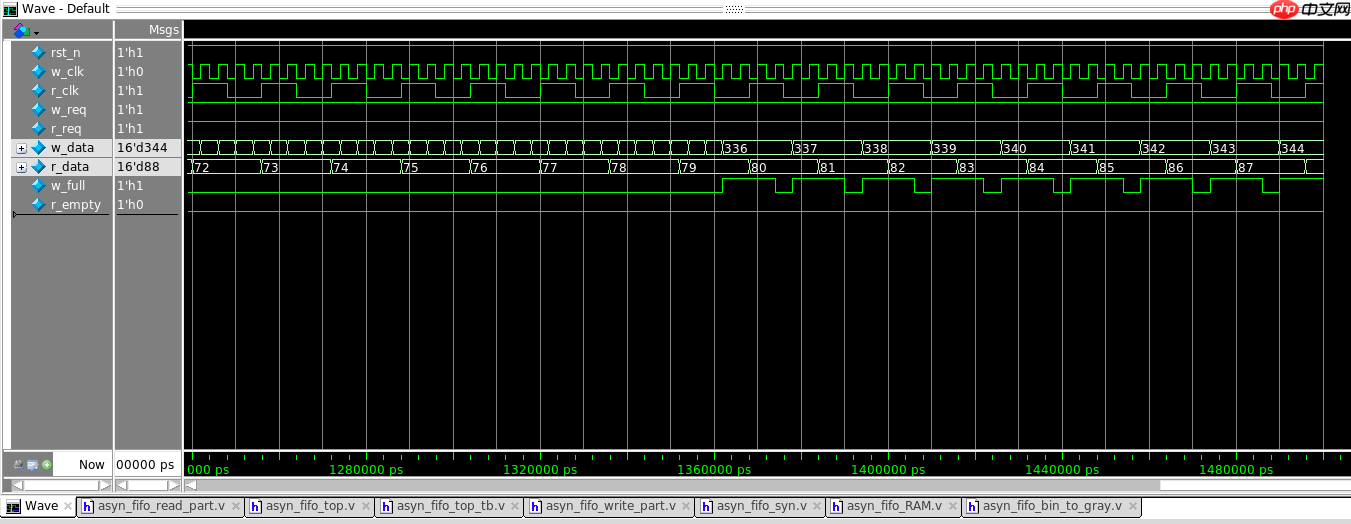

在仿真中验证了逻辑的正确性。
